双电机驱动、双光栅反馈;
载荷大、精度高;
适用于生物基因测序、玻璃板切割、激光加工、屏幕检测、CCD成像、晶圆检测、等高端行业。

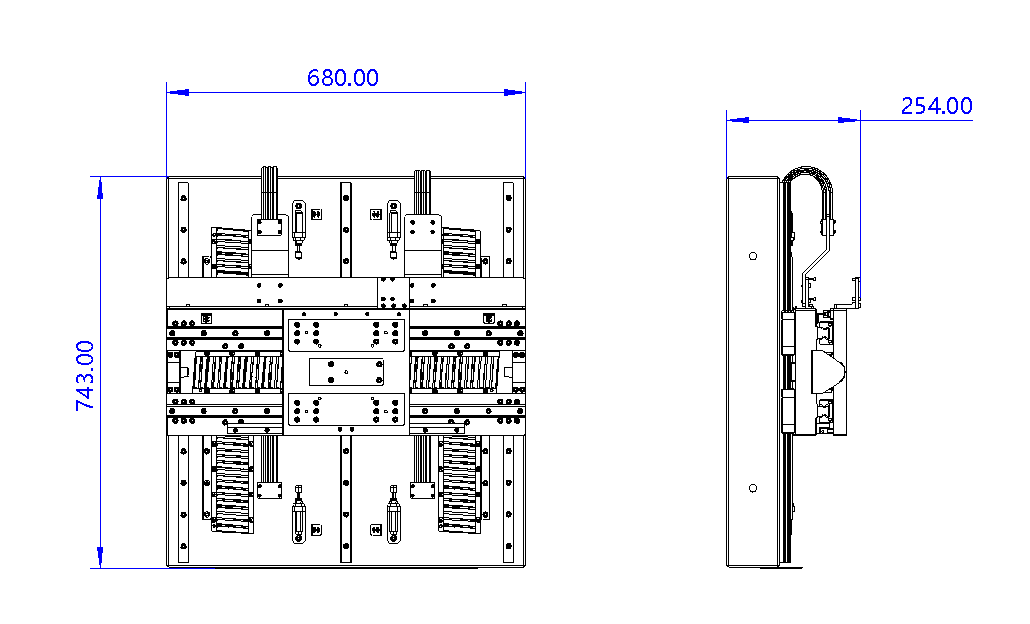

GLMT-XY超高精度直线电机平台
下轴配备双直线电机驱动、搭配双光栅闭环反馈;
采用大理石作为基座,稳定性好、强度大、硬度高,在重负荷下保持高精度,抗磁,使用寿命长;
适用于生物基因测序、玻璃板切割、激光加工、屏幕检测、CCD成像、晶圆检测、等高端行业。
参 数 | GLMT-XY-250*250 | -360*360 |
有效行程 mm | 250*250 | 360*360 |
光栅分辨率 nm | sin\cos 4.88nm(可选其它更高分辨率) | |
重复定位精度 μm | ±0.3 | |
定位精度 | ±1μm/100mm | ±1.5μm/100mm |
平面度 μm | ±2 | ±3 |
直线度 μm | 1.5 | 1.5 |
电机类型 | 三相无铁芯直线电机 | |
上轴电机推力 | 持续220N 峰值440N | |
下轴电机推力 | 持续330N*2 峰值660N*2 | |
最大速度 m/s | 500mm/s | |
上轴空载加速度 g | 4.5G | |
下轴空载加速度 g | 3G | |
最小步长 nm | 10nm(搭配nanopwm或者线性驱动器) | |
最大负载 kg | 15 | 30 |
