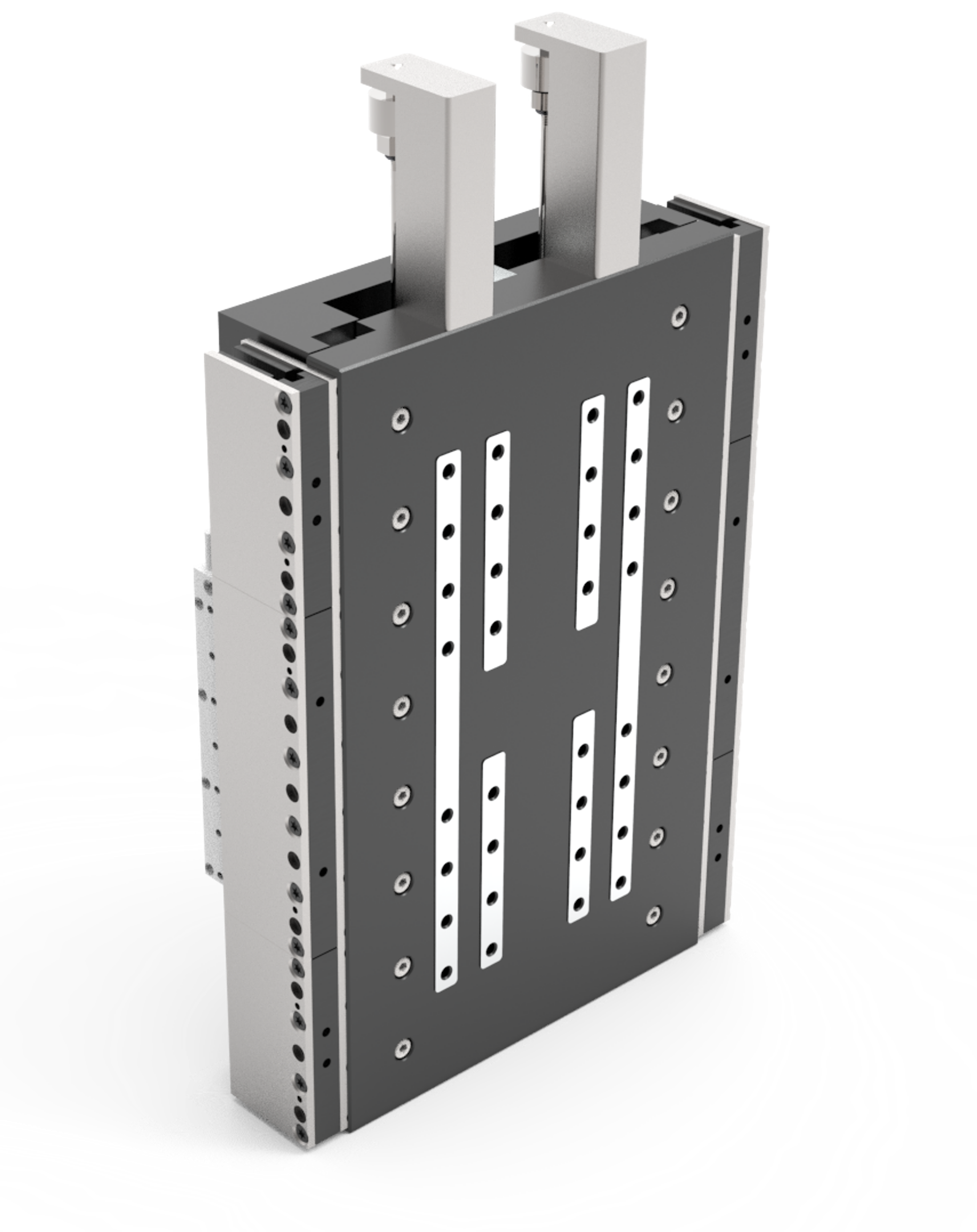

NF240-Z直线电机平台应用于Z轴
采用直线电机
具有精度高,负载大、速度快等优点
带配重平衡和导轨刹车
NF240-Z直线电机平台应用于Z轴
采用直线电机
具有精度高,负载大、速度快等优点
带配重平衡和导轨刹车
参 数 | NF240-Z100 | -Z200 |
有效行程 mm | 100 | 200 |
光栅分辨率 nm | sin\cos 4.88nm(可选其他更高分辨率) | |
重复定位精度 | ±150nm | |
定位精度 | ±300nm | |
平面度 μm | ≤±2.5 | ≤±3.5 |
直线度 μm | 1.5 | 2 |
电机类型 | 双直线电机驱动 | |
电机推力 | 额定60N/峰值210N | 额定120N/峰值420N |
最小步长 | 50nm(搭配nanopwn或者线性驱动器) | |
最大速度 | 300mm/s | |
最大负载 | 25kg(采用气动恒力弹簧平衡) |
